Cortadora láser metal

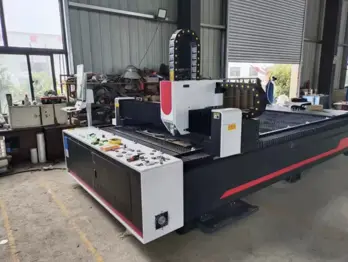

Modelo YS1000GX cortadora láser metal
El precio de cortadora láser metal: 17000 dólares
cortadora laser para metal es un equipo que utiliza un haz de láser de alta densidad de energía para calentar el material metálico hasta su punto de fusión o vaporización. Al controlar el rango y tiempo de calentamiento en la superficie del objeto con el haz de láser, se logra cortar y procesar metales. cortadora laser metal tiene ventajas como alta precisión, alta eficiencia, sin contacto y baja zona afectada por el calor. Se utiliza ampliamente en áreas como planchas metálicas, tuberías, piezas metálicas, moldes, construcciones de acero, etc. Es ampliamente utilizado en la fabricación industrial, decoración arquitectónica, publicidad y otros campos.
● Cortadora lLáser para Metal Industrial Specificaciones

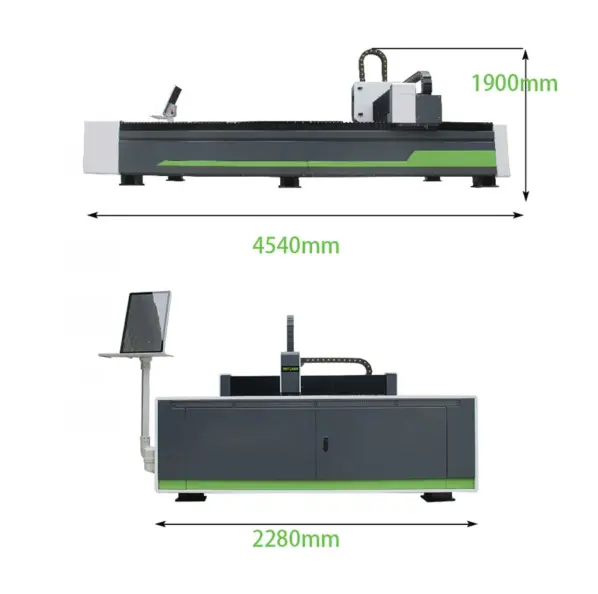

| Dimencion de cortadora laser metal | 2280*4540*1900 |
| Método de enfriamiento | refrigeración por agua |
| Peso neto | 3500kg |
| Espesor de corte | 0,2-50 mm (dependiendo del material) |
| Acelerar | 1.0G |
| Formato de trabajo | 3000*1500mm |
| Potencia láser | 1000W/2000W3000...000w |
| Longitud de onda láser | 1070±5nm |
| Tipo de láser | láser de fibra óptica |
| Temperatura ambiente | 10°C-40°C |
| Demanda de electricidad | 380V 50Hz/60Hz/60A |
| Velocidad de movimiento | 100m/min |
| Modelo de dispositivo | SL-3015 |
| Método de transferencia | servoaccionamiento dual |
| Potencia de salida | 500-12000W |
| Repetibilidad | ±0,02 mm |
| Potencia nominal | 3500W |
● Característica
cabeza láser
El diseño de cortadora láser para metal industrial es compacto y ligero, con alta velocidad. La ruta óptica sellada del sensor protege la lente de manera continua y se realiza una detección de protección.
Viga transversal de aluminio para aviación
maquina cortadora laser metal utiliza una estructura tipo panal con material de aleación de aluminio, una estructura integrada y un diseño de viga transversal que proporciona alta rigidez, peso ligero y una estructura estable.

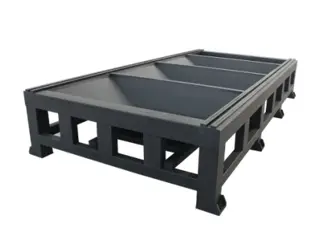

Cuerpo altamente estable
La estructura interna del cuerpo de cortadora de metal con laser está soldada por múltiples tubos rectangulares con refuerzos internos para aumentar la resistencia y la resistencia a la tracción del cuerpo de la máquina y evitar eficazmente la deformación del mismo.

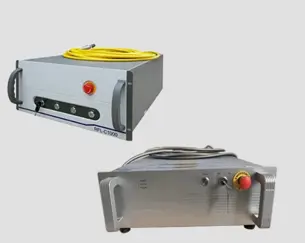

Un láser de alta calidad
El generador de láser de fibra tiene un rendimiento excelente y estable, con una vida útil de más de 100.000 horas. Se puede elegir entre Raycus/ Max
Motor de servomotor
La cortadora laser de metal está impulsado por un motor de servomotor de alta calidad. La máquina funciona en un estado de bajo ruido. Después de múltiples refinamientos en el procesamiento de materiales metálicos, el tamaño de instalación es pequeño y la precisión de la función es alta.
Reductor
El reductor de alta calidad se combina perfectamente con el funcionamiento del motor, evitando situaciones de atasco y pérdida de pasos, garantizando así un mejor funcionamiento y precisión de corte de la máquina.

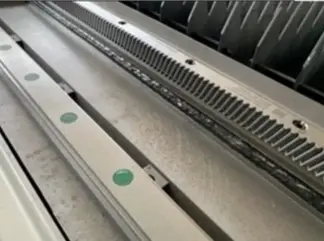

Sistema de transporte de riel guía
cortadora laser para metal utiliza un riel guía cuadrado de alta calidad, así como engranajes y cremalleras inclinados y engranajes pequeños para garantizar una alta precisión. Las cremalleras y engranajes pequeños en el eje XY se importan de fuentes de alta calidad. La alta dureza del material hace que el soporte sea más resistente al desgaste.

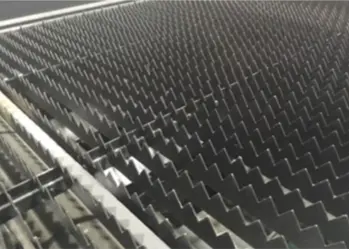

Plataforma de trabajo dentada
La plataforma de trabajo de acero con forma de sierra puede soportar piezas de trabajo pesadas y solo una pequeña área entra en contacto con la pieza de trabajo durante el corte, lo que maximiza el uso del calor láser para fundir la superficie de la plataforma de trabajo.
● Ventajas
1, El uso de la cortadora de metal láser industrial tiene un bajo costo de uso y de mantenimiento, lo que permite dedicar más tiempo al corte de productos. En cuanto al costo de uso, debido a la eficiencia de corte que supera con creces a otros procesos, el costo relativo es mucho más bajo, lo que es más beneficioso para el desarrollo de pequeñas y medianas empresas.
2, Tiene alta eficiencia y precisión, y su precisión de corte es incomparable con otros procesos. Cuando la potencia y los parámetros son estables y adecuados, no hay necesidad de procesamiento y pulido secundarios, lo que ahorra costos considerablemente.
3, Es fácil de operar, la cortadora de metal láser para metal es controlada por computadora, se puede operar a distancia, después de importar el dibujo de corte, puede trabajar automáticamente, y básicamente se pueden completar todas las acciones con uno o dos botones, lo que reduce los costos laborales. Además, muchos equipos están equipados con carga y descarga automática, lo que es muy conveniente.
4, Debido a que es un proceso sin contacto, y la energía del haz láser y la velocidad de movimiento son ajustables, se pueden realizar varios tipos de procesamiento.
5, Puede utilizarse para procesar diversos metales y no metales, especialmente materiales de alta dureza, alta fragilidad y alto punto de fusión.
6, Durante el proceso de corte por láser, no hay desgaste de "herramientas" y no hay fuerza de "corte" en la pieza de trabajo.
7, La zona de influencia térmica de la pieza de trabajo durante el procesamiento láser es pequeña y la deformación térmica de la pieza de trabajo es pequeña, lo que reduce la cantidad de procesamiento posterior.
8, El láser puede utilizarse para diversos tipos de procesamiento en contenedores cerrados con medios transparentes.
9, El láser es fácil de guiar. Se pueden realizar cambios en todas las direcciones mediante el enfoque, y es fácil de coordinar con el sistema de control numérico, por lo que es un método de corte muy flexible para procesar piezas complejas.
10, El láser tiene una alta eficiencia de producción, una calidad estable y confiable en el procesamiento, y tiene beneficios económicos y sociales significativos.
● Applications
Durante más de diez años, nuestra empresa ha proporcionado cortadoras de metal láser de alta calidad para la industria y servicios técnicos integrales a nivel global (México, España, Chile, Colombia, Argentina, Perú, entre otros), involucrando sectores como maquinaria de construcción, automotriz, herramientas de corte, barcos, locomotoras, maquinaria petrolera, aeroespacial, militar, agrícola, textil, alimentaria, eléctrica y elevadores.
◆ Aplicaciones en la industria naval
En los últimos años, "construcción naval de precisión" y "construcción naval rápida" se han convertido en las principales tendencias de la industria de construcción naval, y las cortadoras láser de metal han experimentado un rápido desarrollo, ocupando más del 70% de toda la industria de procesamiento láser. La industria naval utiliza principalmente placas de acero como materia prima y corta las placas con cortadoras láser de metal, lo que reduce significativamente el ciclo de producción y los costos en comparación con los procesos anteriores de punzonado. Después de utilizar una cortadora láser CNC de metal para descartar el sobrante del ensamblaje, se eliminan las necesidades de corte manual in situ, lo que reduce la pérdida de material y mano de obra. También se acelera la velocidad de ensamblaje y se mejora significativamente la calidad.
Actualmente, para cortar las piezas de chapa metálica utilizadas en la construcción naval, se emplean principalmente procesos de corte por fuego, corte por plasma, corte y plegado de chapa, y corte láser. Sin embargo, los primeros tres procesos presentan algunas deficiencias en comparación con el corte láser. En el caso del corte por plasma, para asegurar la holgura de ensamblaje, se genera un margen adicional de corte que se elimina manualmente en sitio, lo que resulta en una calidad de corte desigual. El uso de cortadoras láser de metal evita este problema, reduce la cantidad de trabajo necesario para el ensamblaje, disminuye el tiempo y los costos de producción en mano de obra y materiales, mejorando significativamente la calidad del ensamblaje.
Productos para Cocina y Baño
Los productos para cocina y baño suelen estar hechos principalmente de acero inoxidable, ya que su resistencia a la corrosión, estética y utilidad son ampliamente valorados en el mercado. Durante el proceso de producción, el corte del material de acero inoxidable y el grabado de patrones en la superficie del metal se pueden lograr con una cortadora laser de metal programada automáticamente. A diferencia de los métodos de procesamiento tradicionales como la prensa troqueladora, la tecnología de corte láser tiene ventajas como alta precisión, velocidad de corte rápida, superficies de corte suaves y no requiere procesamiento secundario.
Los materiales de acero inoxidable 304 y 306 se utilizan ampliamente en productos como paneles de campanas extractoras y paneles de cocción. Estos materiales son generalmente delgados, con un espesor inferior a 3 mm, lo que los hace muy adecuados para el corte láser. El proceso es eficiente, sin rebabas y no necesita procesamiento secundario, lo que también reduce significativamente los costos de mano de obra. Antes, se necesitaban diez personas para realizar el trabajo, pero ahora una persona puede operar el corte de material, lo que aumenta varias veces la velocidad de producción.
◆ Industria de procesamiento de chapa metálica
Con el rápido auge de la industria de procesamiento de chapa metálica, el mercado de corte de metales se ha vuelto muy activo, lo que ha impulsado el desarrollo de la cortadora laser para metal. Los métodos de procesamiento de chapa metálica convencionales presentan claras deficiencias en términos de variedad de productos, lotes pequeños, personalización, alta calidad y cortos plazos de entrega. En un entorno de competencia de mercado intensa, se necesita urgentemente un nuevo método de procesamiento, y la tecnología de procesamiento láser surgió en el taller de chapa metálica. La cortadora laser para metal tiene ventajas como alta precisión, velocidad de corte rápida, procesamiento flexible, estrechas ranuras de corte, y la superficie cortada es suave y sin rebabas, lo que ha ampliado cada vez más su campo de aplicación y ha demostrado efectividad. Puede realizar un corte rápido, preciso y eficiente en materiales de metal como acero inoxidable, acero al carbono, aluminio, chapa galvanizada, hierro, entre otros. La cortadora con laser metal se ha convertido en la dirección del desarrollo de la tecnología de procesamiento de chapa metálica, y tiene una tendencia a reemplazar los equipos de punzonado y corte.
◆ Industria de fabricación de automóviles
Las tecnologías avanzadas representadas por el procesamiento láser, los robots industriales y el control digital están impulsando continuamente la actualización de la industria automotriz, y el láser como un método de procesamiento avanzado, está destinado a traer avances revolucionarios para el desarrollo de la industria automotriz. La cortadora de metal laser industrial puede mejorar efectivamente la calidad de la exploración de la línea de corte de las piezas de moldes de cobertura del automóvil, reducir la cantidad de exploraciones y acelerar el proceso de determinación de la línea de corte, lo que puede acortar eficazmente el ciclo de fabricación del molde.
Nuestra cortadora laser cnc para metal utiliza un láser de fibra para transmitir el láser al cabezal de corte y el robot para controlar el procesamiento de piezas tridimensionales de automóviles con formas irregulares, reemplazando los métodos de procesamiento tradicionales, reduciendo la inversión en moldes, acortando significativamente el período de desarrollo de los fabricantes de automóviles y proveedores de piezas, mejorando la eficiencia de procesamiento y la precisión de corte de las piezas, y reduciendo los costos de producción, lo que es una herramienta poderosa para aumentar la competitividad de los fabricantes de automóviles y proveedores de piezas.
● Como funciona cortadora laser
El proceso de operación de cortadora de metal con laser es el siguiente:
Preparación: coloque la pieza de trabajo en la plataforma de corte, ajuste la posición de la junta soldada según la situación real y calibre la máquina.
Encender la máquina: presione el botón de encendido para arrancar la máquina y espere un tiempo para que la máquina se precaliente.
Configurar los parámetros: ajuste la velocidad de corte, potencia, flujo de gas, distancia focal de la lente, etc. según el material de la pieza de trabajo, su grosor y los requisitos de calidad de corte. La configuración de estos parámetros requiere repetidos experimentos y ajustes para lograr el mejor efecto.
Comenzar a cortar: comience a cortar según las necesidades reales.
Monitorear el proceso de corte: mediante la supervisión del proceso de corte, ajuste oportunamente el tamaño y la dirección de los parámetros de corte para garantizar la calidad y eficiencia del corte.
Finalización del corte: después de finalizar el corte, apague la máquina, limpie el área de trabajo y recoja los desechos de corte.
Es importante destacar que, debido al uso de un haz de láser de alta potencia en cortadora de metal con laser, los operadores deben recibir capacitación relevante y seguir las normas de seguridad y el uso de equipo de protección personal antes de la operación.
● Cual es la mejor cortadora laser？
Para elegir la mejor cortadora de metal con laser, se deben considerar los siguientes factores:
◆Material de corte: diferentes materiales de corte requieren diferentes láseres de potencia y lentes adecuadas.
◆Espesor de corte: cuanto mayor sea el espesor de corte, se necesitará un láser de mayor potencia y un área de corte más grande.
◆Velocidad de corte: Se puede lograr una velocidad de corte más rápida con láseres de alta potencia.
◆Precisión: se deben considerar factores como la precisión de posicionamiento y corte, que dependen del sistema de control, la estructura de la máquina y los componentes ópticos.
◆Fiabilidad y mantenimiento: la entrega, instalación, depuración, capacitación y servicio postventa son factores clave para elegir la mejor máquina.
◆Precio de la cortadora láser industrial: el costo de la cortadora de metal con laser suele ser alto y se debe equilibrar con las funciones requeridas y el presupuesto financiero.
En general, elegir la mejor máquina de corte láser de metal requiere evaluación en función de las necesidades específicas del cliente y las condiciones reales, eligiendo una máquina que cumpla con el presupuesto y los requisitos, y considerando la calidad de corte, eficiencia y confiabilidad. Al mismo tiempo, también se deben considerar factores como la reputación de la marca, parámetros técnicos de la máquina y servicios postventa.
Como proveedor de soluciones de láser industrial, YANSUMI proporciona soluciones de procesamiento por láser de alta calidad y multifacéticas a clientes. La mejor cortadora laser desarrollada y producida por la empresa puede brindar a los productores de todas las industrias un efecto de corte plano y tridimensional perfecto. Si desea saber cuánto cuesta la cortadora de metal con laser, no dude en contactarnos.
Aparte de fabricar cordadora laser, Chongqing Popular Motor también produce las maquinarias para la fabricación de productos en metal, por ejemplo, dobladora de tubos, roladora de tubos, prensa troqueladora, dobladora de plancha,torno automatico, y productos relacionados como la barra antivuelco etc.
