Знание оправки о трубогибе с дорном

1,Описание трубогиба дорнового

При гибке труб большого диаметра с тонкой толщиной стенки, необходимо поддерживать стену трубы в процессе гибки, чтобы предотвратить разрушение стенки. Инструмент, который поддерживает внутренную стену, называется оправкой. Трубогибочная машина пользуется оправкой-- трубогиб с дорном. Диаметр оправки и расположение влияют на качество отвода. Диаметр оправки слишком малый, это может приводить к уплощению внешней стороны изогнутой части. Диаметр оправки слишком большой, это увеличит трение между оправкой и стеной трубы, и повредит стене. Диаметр оправки-- 97% внутреннего диаметра трубы.

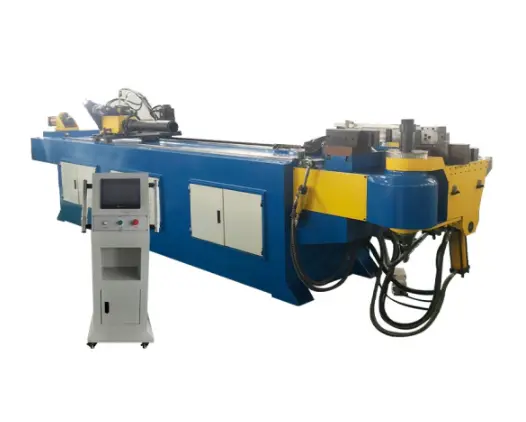

Трубогиб с дорном

2,Виды оправки станка трубогибочного промышленного

В соответствии с потребностями клиентов Yansumi механический завод может производит разные формы оправки трубогиба для профильной трубы промышленный на заказ. Мы кратко представим несколько широко используемых оправок.

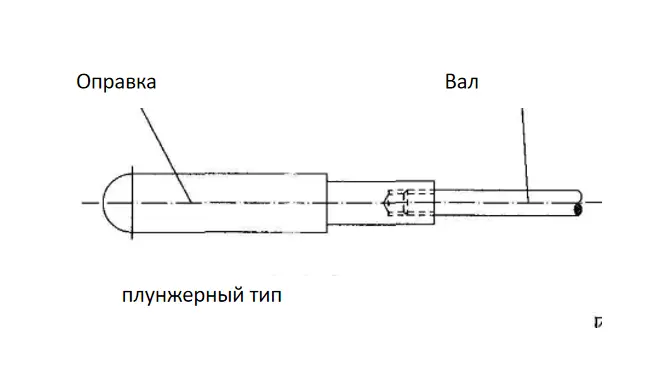

1)Цилиндрическая оправка

Цилиндрическая оправка трубогибочного станка

Цилиндрическая оправка трубогибочного станка, профилегиба проста в производстве и широко используется. Но цилиндрическая оправка плохо предотвращает уплощение изогнутой части трубы. Поэтому она используется при гибках с низкими требованиями к точности.

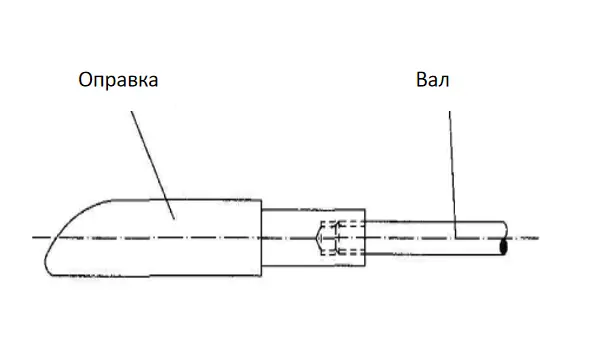

2)Дугообразная оправка

Дугообразная оправка трубогибочного станка

Дугообразная оправка трубогибочного станка проста в производстве. Дугообразная оправка оказывает большую поддержику в гибке, чем цилиндрическая оправка. Дугообразная оправка может быть выдвинута вперед, чтобы уменьшить зазор со стеной трубы. Дугообразная оправка хорошо справляется с предотвращением уплощения и морщин. Дугообразная оправка обычно используется в гибке труб, которые диаметром менее 42mm.(D< 42mm).

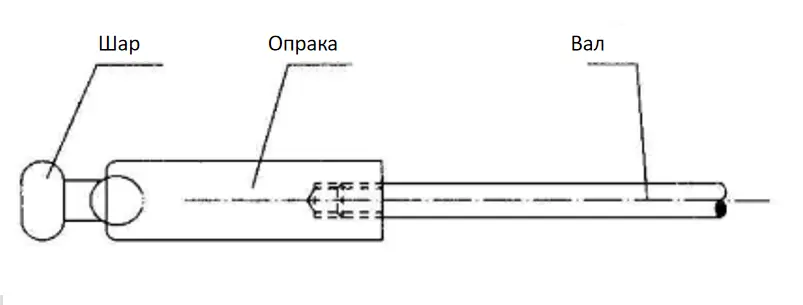

3)Одинарная шариковая оправка

Одинарная шариковая оправка трубогиба

Одинарная шариковая оправка трубогиба с дорном может оказывает большую поддержику перед точкой загиба трубы, чем дугообразная оправка. Голова этой оправки на трубогибе с дорном может качаться в любом направлении, используется в однократном, многократном, и комбинированном гибке.

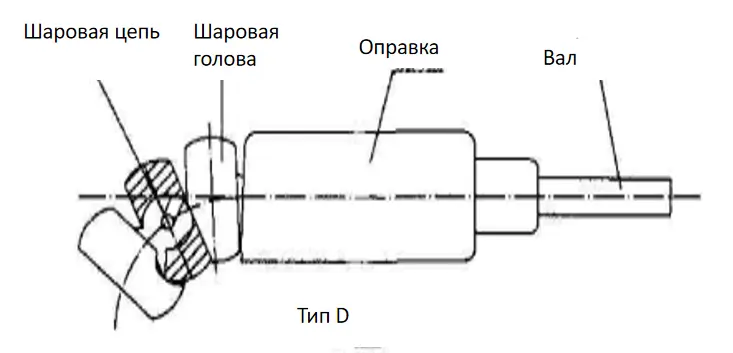

4) Многошариковая гибочная оправка

Многошариковая гибочная оправка трубогиба

Многошариковая гибочная оправка трубогиба для профильной трубы промышленного может качаться в любом направлении. Многошариковая гибочная оправка хорошо поддерживает в стене трубы. В соответствии с потребностями продуктов количество шариков в оправке может меняться. Многошариковая гибочная оправка используется в однократном, многократном, и комбинированном гибке тонкостенных труб.

3,Положение оправки в трубогибочном станке с твч

Прямой участок трубы проходит по касательной к гибочной форме трубогибочного станка и профилегиба в точке B. Удлинение оправки-- длина оправки, выходящая из головки оправки в зону изгиба трубы за пределы касательной точки B. Оправки поддерживает внутренную трубу, избегает морщины в изогнутой части из нестабильности сжатия, способствует предотвращению деформации отвода в поперечном сечении. Удлинение оправки недостаточное, иначе говоря, голова оправки не соприкасается с внутренней стеной трубы, оправка трудна работает. Удлинение оправки слишком большое, оправка мешает вращению гибочной формы, на внешней стороне трубы возможно быть неравномерной по размеру или треснута. Теоретически, касательная оправки должна совпадать с касательной формы отвода. После множества экспериментов, хорошо поставить 1~2mmвперед, тогда качество поверхности изгиба хорошое.

4,Инстрккции установки и эксплуатации оправки дорнового трубогиба

Оправка расположена в вал машины трубогибочной по часовой стрелке, прочно установят оправку винтами. Обратите влимание на то, что оправка и изгиб изогнутой труб находится в одном направле-нии.

1)До размещения опрвавки трубогибочного полуавтоматического станка в трубу, нужно пораньше нажать кнопку, и оправка достигает назначенного места, чтобы обеспечивать качество продуктов.
2)Оператрры строго соблюдать правила работы трубогиба дорнового,чтобы предотвратить возникновение неожиданностей.
3)В процессе обработки, надо убирать железную стружку и другие хламы на платформе станка трубогибочного , чтобы не повлияли на оформление станка.
4) Вовремя нужно смазать оправку автоматического трубогибочного станка смазочным маслом, что уменьшило износ, и увеличило срок службы.
5)При установке оправки в обработке отвода, нужно обращать внимание на направление оправку, что предотвратить разломить оправку в противоположном направлении.

Если вы хотите узнать больше техник гибки труб, можите искать наши блоги ”Знания о гибке труб-- стараться избегать морщин при гибке труб ”, и другие блоги
