трубогиб с чпу

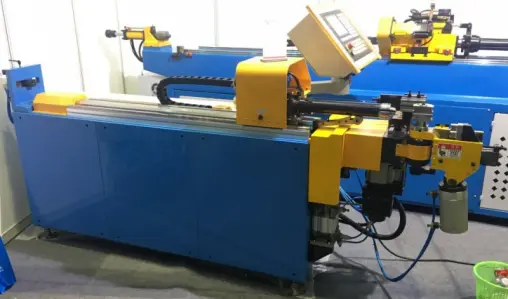

модель трубогиба с чпу: 75CNC-2A-1S
Максимальная изгибаемость : 75MM Цена трубогиба с чпу цена：25000 USD
● Характеристики автоматического трубогибочного станка с чпу
1. Интеллектуальная система управления
В соответствии с постребностеями колиентов, дисплей может устанавливать языки, хранить обрабатываемые данные и переключать гибко. Эта помогает обрабатывать различные продукты, значительно повышает эффективность производства.

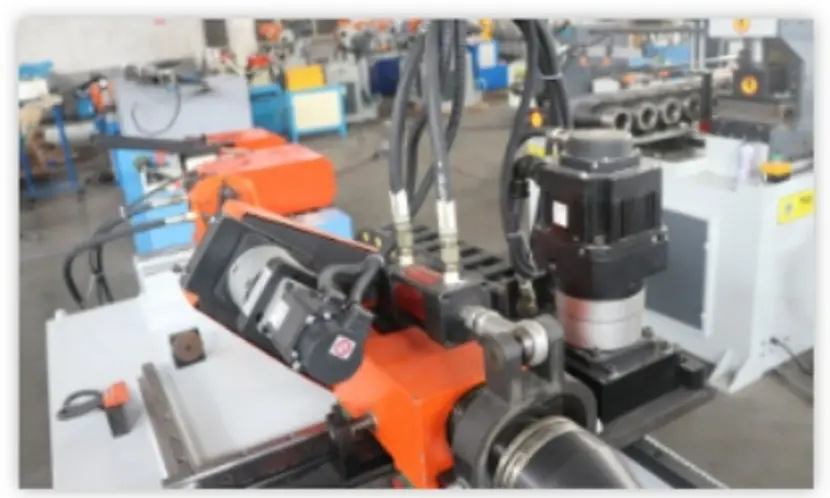

>2. Двойной сервопривод
сервопривод трубогиба с чпу управляет автоматической подачей и автоматическим вращением трубы быстро и точно. После ввода параметров трубы, процесс изгибания является автоматическим, и
3. Вспомогательный толкатель
Вспомогательный толкатель дает мощную энергию формы,повышает стабильность формы, обеспечивает качество трубы.
4. Поворотный рычаг и крепление труб
Трубогиб с чпу оснащен плавающим поворотным рычагом, и структура крепления рычаг прочная и долговечная. Трубы, изготовленные на наших стаках, отличаются хорошим качеством и не имеют складок.
5. Заказать формы
В соответствии с потребностями клиентов, можно заказать формы. Трубогибочный станок с чпу может заменить формы, чтобы изогнуть круглые и твадратные трубы разных размеров.
6. Гибкое управление
В соответствии с изменение материала могут установить величину компенсации, скорость, зазор между удалениями модуля каждого угольника .
● Параметр трубогибочного станка с чпу
| Параметр трубогибочного станка с чпу | |
|---|---|
| максимальный диаметр | 75x4mm |
| максимальное расстояние подачи | 2800mm |
| максимальный радиус изгиба | 400mm |
| максимальный угол изгиба | 190° |
| точность изгиба гидравлического трубогиба с ЧПУ | ±0.1° |
| точность вращения | ±0.1° |
| точность подачи | ±0.1° |
| размер | 4900x1200x1360 |
| вес | 4500KG |

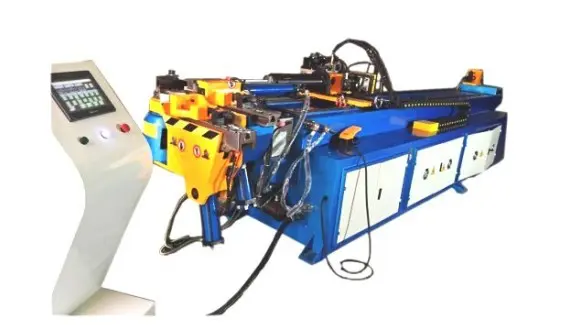

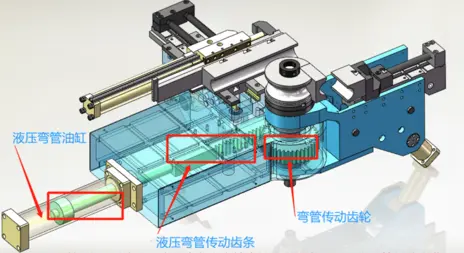

● Структура автоматического трубогиба с чпу
<● Транспортировка и послепродажное обслуживание

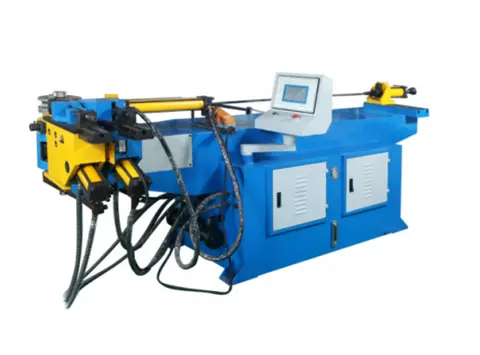

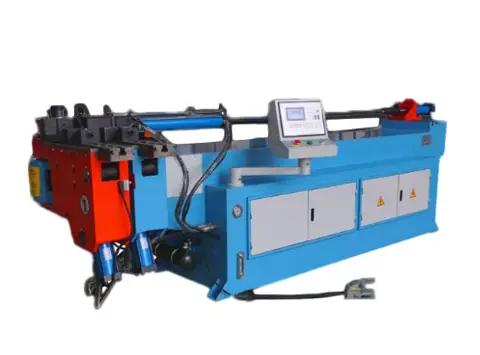

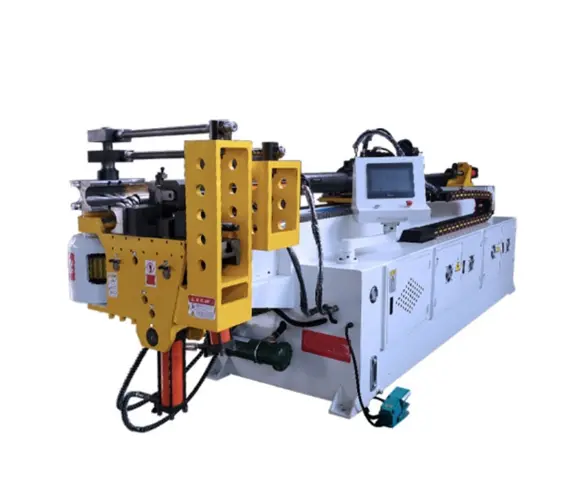

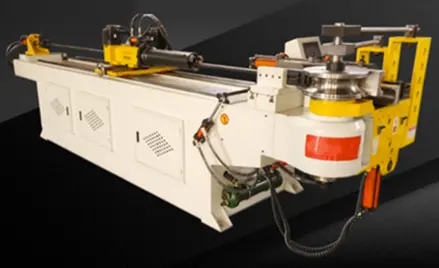

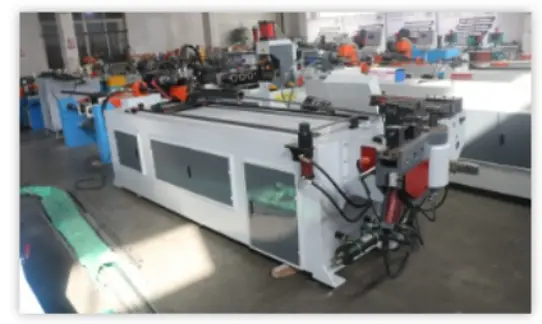

Наш является специальным завод, который производит трубогибочные станки с чпу. Наш трубогиб с чпу может гнуть металлические трубы диаметром от 18 мм до 130 мм.

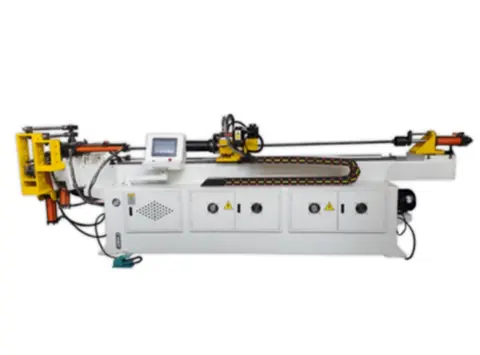

（дорновый трубогибочная машина 100 nc）
С 2004 года, мы начали экспортировать трубогибочные станки с чпу, поэтому у нас есть богатый опыт упаковки шкафов. И у нас есть своя экспедиторская компания, поэтому вы можете получать наиболее выгодный фрахт. И у нас тоже есть нормативная сеть предпродажного и послепродажного обслуживания, специальная техническая команда, и достаточные аксессуары, мы можем предоставлять качественное и быстрое обслужиние клиентам.
● Применение трубогибы с чпу
трубогиб с чпу 75CNC-2A-1S можно гнуть трубы с максимальным диаметром 75 мм. Широкое использование в обработке крупных трубных, как рельсы, мотоциклы, спортивное и тренажерное оборудование, мебель из стальных труб.
● Вопросы и ответы
Сколько стоит трубогиб с чпу?
Цена трубогиба с чпу составляет от 10000 до 36000 долларов. Цена трубогиба с чпу связана с ее изгибаемостью и количеством сервомоторов, чем больше изгибаемость, тем дороже цена. Разница в цене трубогибов с одинаковой гибкой способностью обусловлена количеством сервомоторов.
Например, цена трубогиба с чпу, который можеть гнуть трубы диаметром 18mmx1.5mm составляет с 10000 долларов до 18500 долларов. станок трубогибочный с чпу 18CNC-3A-1S, его цена составляет 18500 долларов, таккак у него есть 3 сервомотора, которые могут контролировать транспортировку материалов , контролировать вращение тркбов, и контролировать изгибание трубов. И трубогиб с чпу 18CNC-2A-1S обладает одинаковой гибкой способностью, но только имеет 2 сервомотора. Цена трубогиба с чпу сотавляет 10000 долларов, и более доступная.
Трубогиб чпу 63CNC-2A-1S и трубогиб чпу 63CNC-3A-1S обладают одинаковой способностью к изгибу: оба они могут гнуть трубы диаметром 63mm, но цена трубогиба с ЧПУ 63CNC-2A-1Sсоставляет 17400 долларов, цена трубогиба с ЧПУ 63CNC-3A-1S составляет 21000 долларов.
Поэтому если вы хотите покупать трубогиб с чпу , узнать размеры и точность продукты, пожалуйста, свяжитесь с нами. Мы продаваем различные модели дорнового трубогиба с чпу, для удовлетворения потребностей клиентов.

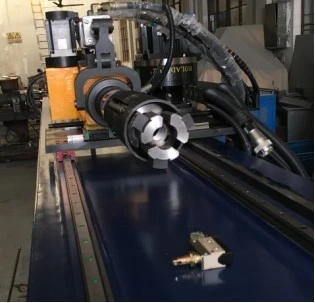

Каковы распространенные неисправности сервосистемы и способы их устранения ?
Для повышения характеристики трубогибочного станка с чпу, у нас к сервосистеме высокие требования. Так как различные трубогибы с чпу выполнят разные задача, поэтому требование к сервосистеме является разным. Вот распространенные неисправности сервосистемы.
1. Превышение ограничения
Когда движение подачи превышает ограничения, установленные программным обеспечением или концевым выключателем, в сервосистеме возникает дистанционная сигнализация. Содержание сигнала тревоги показывается на CRT. В соотвитствии с инструкцией по системе ЧПУ, могут устранять неисправности, и снять тревогу.
2. Перегрузка
Когда нагрузка движения подачи слишком высокая, частые прямые и обратные движения, и плохое состояние смазки приводной цепи, эти вызывают тревогу перегрузки. Перегрузка мотора, перегрев мотора, и электрический ток мотора показываются на CRT. В то же время, в шкафу сильного тока блок привода подачи, индикаторная лампа или цифровая трубка указывают перегрузку блока привода и перегрузку электрического тока.
3. Сильное биение
Во время движения подачи, возникает сильное биение:
① Сигнал измерения скорости не стабильный, как неисправность устройства измерения скорости, помехи сигналов обратной связи измерения скорости и т.д.;
② Сигнал управления скоростью не стабильный или мешают сигналу.
③Плохой контакт на соединительном конце, как ослабление винтов и т. Д.
Во время переключения движения в прямом и обратном направлениях, сильное биение возникает. Обратный зазор цепи привода подачи или усиление сервосистемы слишком велики поведут к этим.
4. Ползание сервомотора
Ползание сервомотора происходит на участке пускового ускорения или при подаче на низкой скорости, в основном так как плохое состояние смазки приводной цепи подачи, низкий коэффициент усиления сервосистемы и большая дополнительная нагрузка. Особено отметить: муфта, которая свяь сервомотор и шариковый винт. Так как ослабление соединения или дефект муфты, например трещины и т.д, приносят вращение шарикового винта не синхронизировано с вращением сервомотора, потом движение подачи то быстрое, и то медленное, происходит ползание сервомотора.
5. Станок трубогиб с чпу возникает вибрацию
Когда станок трубогибочный с чпу работает на высокой скорости, возможно возникает вибрацию, в то время трегогу перегрузки по току. Вопросы о вибрации станка-- это проблема скорости. Вам надо искать скоростное кольцо сервомотора, но регулятор скорости регулирует скорость станка. Поэтому, вопросы о скорости и вибрации, вам надо искать регулятор скорости. Поэтому вибрация в основном находит неисправность по данным сигналам, сигналам обратной связи и регулятору скорости.
6. Сервопривод не работает
Цифровая система управления давает блоку привода подачи сигналы управления скоростью, а также управляющие сигналы, в основном используют DC 24V напряжение катушки реле. Если сервомотор не работает, обычные диагностические методы:
①Надо проверять выход сигнала управления скоростью цифровой системы управления.
②Надо проверять дающий сигнал. Можно наблюдать состояние I/O через CRT, анализировать трапециевидную схему PLC станка (или блок-схема), для определения условия запуска вала подачи, например, смазка, охлаждение.
③Надо проверять наличия электромагнитного тормозасервомотора с электромагнитным тормозом.
④Неисправность приводного блока подачи.
⑤Неисправность сервомотора.
7. Ошибка положения
Когда движение сервооси превышает допустимый диапазон, цифровая система бьёт тревогу за слишком большая ошибка положения, например ошибка следования, ошибка контура и ошибка позиционирования и т.д. Основные причины:
①Малый диапазон допустимой погрешности, установленный системой;
②Неправильная установка усиления сервосистемы.
③Устройство определения местоположения загрязнено.
④Суммарная ошибка цепи привода подачи слишком большая.
⑤Нестабильность балансировочного устройства (например, балансировочного гидроцилиндра и т.д.) при вертикальном движении ящика шпинделя.
8. Неконтролируемое изменение числа
Когда значение инструкции составляет 0, Ось координат все еще сдвинута, и приносят ошибку положения. Через ошибку компенсации и регулировку нулевой скорости приводного блока можно устранять ошибки.
9. Зазоры и ослабление узлов механической передачи
В цепи привода подачи автоматическиого трубогиба с чпу, передача постоянно повреждена, так как зазор между пазами и шпонками приводных элементов. Надо тащательно выбрать клавишный механизм, и строго контролировать обработку и сборку. При сборке шарикового винта, надо проверять состояние предварительного натяжения подшипника,чтобы предотврашать осевое перемещение шарикового винта, так как люфт является еще одной причиной заметного зазора передачи.
